散熱風扇的組成部件一一介紹

更新時間：2024-2-1 點擊:3484次

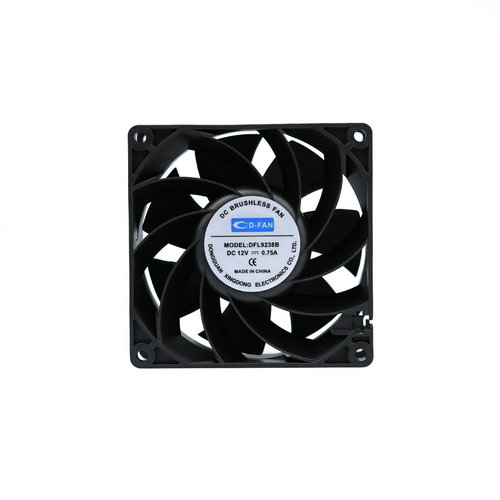

眾所周知，散熱風扇是由不同的電子元器件和各種金屬零件組成，經過通電使其運轉帶動流量將設備產生的熱量排出。散熱風扇的應用范圍很廣，相對的散熱風扇的種類也有很多，但是它的組成結構卻都是大同小異，主要是由轉子、定子、電機、外框這四部分構成。

1.轉子部分：散熱風扇的轉子部分由扇葉、軸心、轉子磁環、磁環外框等組成。其中扇葉是用來制造空氣流動的；軸心是支持平衡扇葉的轉動；轉子磁環的功能是推動磁級切換轉速的關鍵；磁環外框則是用來固定磁環。

2.定子部分：散熱風扇的定子部分包括有軸承、支撐彈簧、扣環等。其中軸承的作用是高轉速，降低摩擦，保證風扇能長時間運轉。支撐彈簧，用以分開軸承平衡軸心的；扣環是用來固定轉動整個部件。外框，起支撐、導流作用。

3.電機部分：散熱風扇的電機部分包括：電路版，控制能耗與信號出入；硅鋼片(即定子磁體，上附繞組線圈)產生磁級推進切換；硅鋼片上、下蓋，用來固定與絕緣。

4.外框部分：散熱風扇外框部分，主要是起支撐、導流作用。

以上是散熱風扇的組成介紹，希望能夠幫助到大家。
